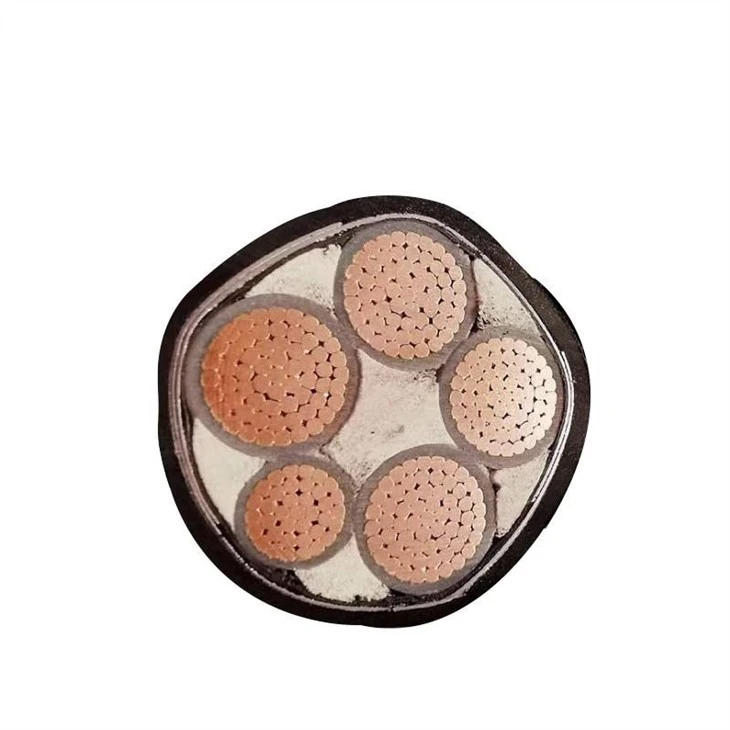

1: Nízkodymový bezhalogénový viacžilový medený vodič spletený napájací kábel Popis
Menovité napätie: 0,6/1KV 3,6/6KV 6,5/11KV
Max. pracovná teplota: 90 st
Max. teplota počas skratu ( menej alebo rovná 5S): 250 stupňov c
Vodič: trieda 1, 2 meď
Plocha prierezu: 25 - 630 mm2
Izolácia: XLPE
Pancier: oceľový drôt alebo oceľová páska pre 3 žilové káble a nemagnetický materiál pre jednožilové
Plášť: PVC
Min. polomer uloženia: 15-násobok polomeru kábla pre jednožilové káble a 12-násobok pre viacžilové káble
Max. jednosmerný odpor vodiča pri 20 stupňoch c:
2: Úvod
Štandardné
"Nízkodymový viacžilový medený lankový napájací kábel bez halogénu je vyrobený podľa normy Q/320282GAD085 "Flexibilný ohňovzdorný kábel pre menovité napätie 0,6/lkV". Q/320282GAD084 ""Menovité napätie 0,6/lkV medené jadro flexibilný minerálny izolovaný kábel s kovovým plášťom"・
Absolvujte test odolnosti voči napätiu GB/T 12706.1 "Extrudovaný izolačný kábel a príslušenstvo pre menovité napätie od 1 kV
(Um=1.2kV) až 35kV(Um=40.5kV): Časť 1: Káble pre menovité napätie od IkV (Um{6}},2kV) do 35kV (Um{{9} }0,5 kV)“.
Absolvujte test požiarnej odolnosti podľa GB/T 19216.21 ""Test integrity obvodu káblov a optických káblov v podmienkach plameňa, časť 21: Skúšobné postupy a požiadavky - káble s menovitým napätím do 0.6/1kV vrátane"
Absolvujte test požiarnej odolnosti podľa BS 6387 "Požiadavky na výkon káblov vyžadovaných na udržanie integrity obvodu v podmienkach požiaru"
Aplikácie
Kábel je možné vyrábať nepretržite bez spojov. Viacžilové káble s veľkým krížovým prierezom káblov série BTYRZ môžu byť prefabrikované na odbočovacie káble. Výrobok má vlastnosť odolnosti voči vysokej teplote (950-1000 stupeň, horenie 3h), bez dymu, netoxický, antikorózny, odolný proti starnutiu, proti žiareniu, odolný voči výbuchu, odolný voči škodcom, samonosný -odstránenie poškodenia prirodzenou silou a elektrickou silou, dlhá životnosť a je tiež vhodný pre miesta, kde sa vyžaduje spomaľovač horenia, ohňovzdornosť, netoxický nízky dym a antikorózna ochrana.
3: Parametre kábla
| Špecifikácia/mm² | Nominálna hrúbka izolácie /mm | Menovitá hrúbka plášťa /mm | Výstupný priemer/mm | |
| ZN-YJV WDZN-YJV | ZR-YJV+WDZ-YJV | |||
| 1*10 | 1 | 0.7 | 11 | 9 |
| 1*16 | 1 | 0.7 | 12 | 10 |
| 1*25 | 1.2 | 0.9 | 13.8 | 12 |
| 1*35 | 1.2 | 0.9 | 14.8 | 13 |
| 1*50 | 1.4 | 1 | 16.4 | 14 |
| 1*70 | 1.4 | 1.1 | 18.2 | 16 |
| 1*95 | 1.6 | 1.1 | 20.2 | 18 |
| 2*10 | 1 | 0.7 | 19.6 | 16.7 |
| 2*16 | 1 | 0.7 | 21.6 | 18.8 |
| 2*25 | 1.2 | 0.9 | 25.2 | 22.2 |
| 2*35 | 1.2 | 0.9 | 27.2 | 24.5 |
| 2*50 | 1.4 | 1 | 30.6 | 21.8 |
| 2*70 | 1.4 | 1.1 | 34.6 | 24.7 |
| 2*95 | 1.6 | 1.1 | 38.8 | 29.2 |
| 2*120 | 1.6 | 1.2 | 41.8 | 31.3 |
| 2*150 | 1.8 | 1.4 | 46 | 34.7 |
| 3*10 | 1 | 0.7 | 20.8 | 17.6 |
| 3*16 | 1 | 0.7 | 22.9 | 19.9 |
| 3*25 | 1.2 | 0.9 | 26.8 | 23.6 |
| 3*35 | 1.2 | 0.9 | 29.2 | 26.1 |
| 3*50 | 1.4 | 1 | 32.8 | 26.5 |
| 3*70 | 1.4 | 1.1 | 36.9 | 28.8 |
| 3*95 | 1.6 | 1.1 | 41.7 | 33.6 |
| 3*120 | 1.6 | 1.2 | 44.9 | 37.1 |
| 3*150 | 1.8 | 1.4 | 49.6 | 41.9 |
| 3*185 | 2 | 1.6 | 51.4 | 45.9 |
| 4*10 | 1 | 0.7 | 22.7 | 19.2 |
| 4*16 | 1 | 0.7 | 25.1 | 21.7 |
| 4*25 | 1.2 | 0.9 | 29.3 | 25.9 |
| 4*35 | 1.2 | 0.9 | 32.2 | 28.7 |
| 4*50 | 1.4 | 1 | 36.3 | 30.4 |
| 4*70 | 1.4 | 1.1 | 41 | 33.4 |
| 4*95 | 1.6 | 1.1 | 46.1 | 39.7 |
| 4*120 | 1.6 | 1.2 | 49.9 | 44.2 |
| 4*150 | 1.8 | 1.4 | 54.9 | 48.7 |
| 4*185 | 2 | 1.6 | 60.1 | 53.5 |
| 5*10 | 1 | 0.7 | 24.8 | 21 |
| 5*16 | 1 | 0.7 | 27.5 | 23.8 |
| 5*25 | 1.2 | 0.9 | 32.7 | 28.7 |
| 5*35 | 1.2 | 0.9 | 35.6 | 32 |
4: Výhody produktu
1. Požiarna odolnosť
5: Certifikácia produktu
6: Balík
7: Doprava
8: Často kladené otázky:
Q1: Ste obchodná spoločnosť alebo výrobca?
A1: Sme výrobca.
Q2: Máte svoj vlastný tím výskumu a vývoja?
A2: Áno, môžeme prispôsobiť produkty podľa vašich požiadaviek.
Q3: A čo kvalita?
A3: Máme najlepšieho profesionálneho inžiniera a prísny systém QA a QC.
Q4: Môžeme byť vaším distribútorom?
A4: Hľadáme distribútora a agenta po celom svete.
Q5: Aký je balík?
A5: Normálne sú kartóny, ale tiež ich môžeme zabaliť podľa vašich požiadaviek.
Q6: Aký je čas dodania?
Odpoveď 6: Závisí to od množstva, ktoré potrebujete, zvyčajne 1-25 dní.
